1. Orta Gerilim Kumanda Merkezinin Temel Görevleri
Bu merkezler temel olarak üç ana fonksiyonu yerine getirir:
- Kumanda (Kontrol): Kesicileri açıp kapatmak, motorlu ayırıcıları hareket ettirmek veya trafo kademelerini değiştirmek.
- İzleme (Monitoring): Hatlardaki akım (A), gerilim (V), aktif-reaktif güç (kW/kVAR) ve frekans (Hz) değerlerini anlık olarak görmek.
- Koruma (Protection): Arıza durumunda (aşırı akım, kısa devre vb.) koruma röleleri aracılığıyla sistemi saniyeler içinde enerjisiz bırakmak.
2. Kumanda Merkezinde Bulunan Ekipmanlar
3. Neden "Kumanda" Bölümü Ayrıdır?
OG hücrelerinde “Primer” (Yüksek Gerilim) ve “Sekonder” (Alçak Gerilim/Kumanda) bölümleri fiziksel olarak birbirinden çelik saclarla ayrılmıştır.
- Güvenlik: Operatör ayar yaparken veya verileri okurken 34.5 kV’lık baralarla temas etmez.
- Yalıtım: Hassas elektronik cihazlar (röleler, bilgisayarlar), yüksek gerilimin oluşturduğu elektromanyetik alandan korunur.

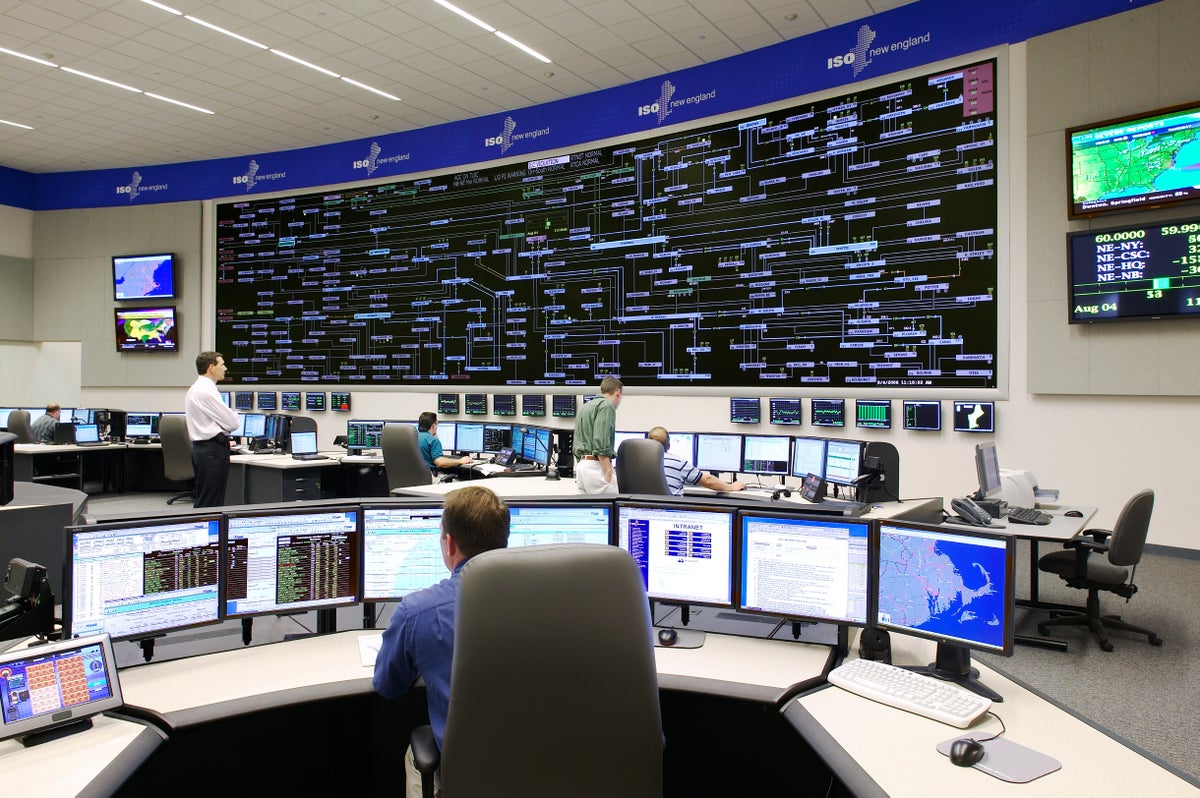

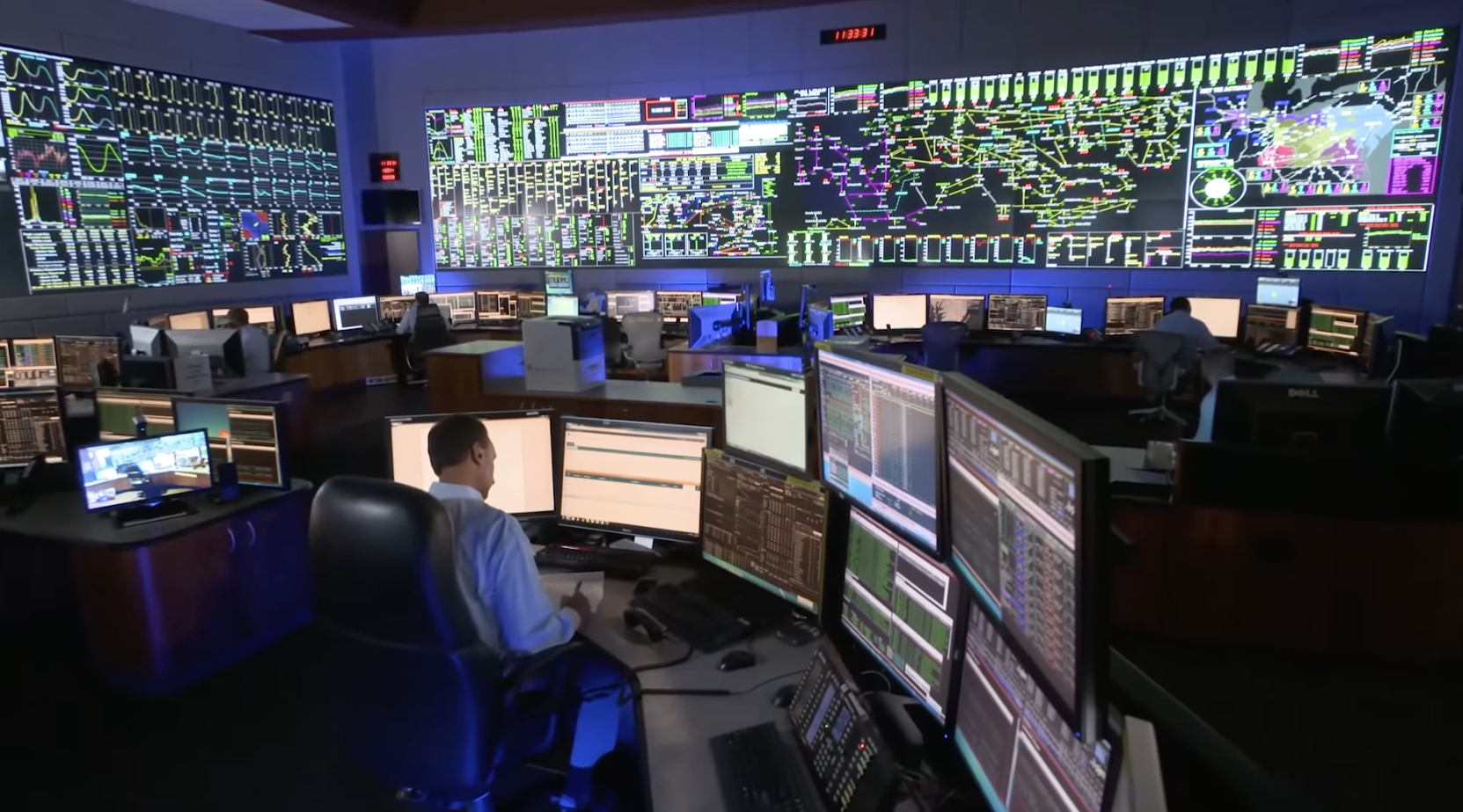

4. Modern Kumanda Merkezleri: SCADA ve Otomasyon
Artık birçok tesis “Yerel Kumanda” yerine “Uzak Kumanda” (SCADA) kullanıyor.
- Uzaktan Yönetim: Operatör, kilometrelerce uzaktaki bir kontrol odasından mouse ile bir kesiciyi kapatabilir.
- Hata Kaydı (Event Logging): Arıza anında röleler milisaniye mertebesinde kayıt tutar. Bu sayede “Arıza neden oldu? Önce hangi hat açtı?” gibi soruların cevabı kolayca bulunur.
- Kilitleme (Interlock): Yazılımsal kilitler sayesinde, operatör yanlışlıkla tehlikeli bir manevra yapmaya çalışırsa sistem buna izin vermez.
5. Dikkat Edilmesi Gereken Hususlar
- DC Besleme Sürekliliği: Kumanda sistemleri genellikle akü-redresör grubundan beslenir. Elektrik kesilse bile kesicinin açma yapabilmesi için bu DC enerjinin asla bitmemesi gerekir.
- Kablo Etiketleme: Kumanda panosunda yüzlerce ince kablo bulunur. Bu kabloların projeye uygun etiketlenmiş olması, arıza arama süresini saatlerden dakikalara indirir.
- Siber Güvenlik: SCADA bağlantılı merkezlerde, dışarıdan müdahaleyi önlemek için özel güvenlik duvarları (firewall) kullanılmalıdır.
